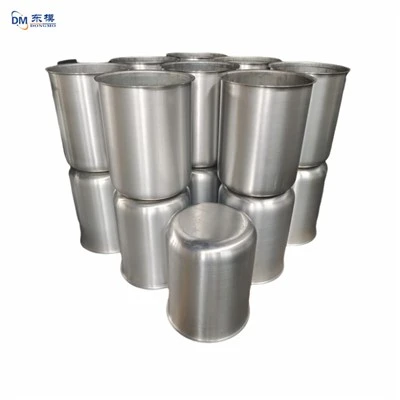

Molde de estampagem profunda

Vantagens da empresa

Equipe profissional

Sob a orientação científica e tecnológica da equipe profissional da empresa, pesquisa e desenvolvimento contínuos e melhorias contínuas produziram uma série de produtos que são profundamente amados por clientes chineses e estrangeiros, aumentando o valor da marca e a influência na indústria.

Mercado de produção

Nossos clientes são do Reino Unido, Estados Unidos, Holanda, Alemanha, Canadá, Rússia, Austrália, Nova Zelândia, Austrália, Índia, Brasil, Japão, Coreia do Sul, Turquia, Egito, África do Sul, etc.

Experiência rica

Ao longo dos anos, estivemos profundamente envolvidos neste campo e acumulamos uma rica experiência e conhecimento profissional por meio de exploração e inovação contínuas.

Equipamento avançado

A empresa introduziu tecnologia e equipamentos avançados e tem forte força em pesquisa científica.

O que é molde de estampagem profunda

O molde de estampagem profunda, também conhecido como molde de fundição composto, é um molde especial usado para fundição de alta precisão. Ele pode pressionar liga de alumínio e outros materiais em peças de vários formatos, e é amplamente usado em automóveis, máquinas, eletrônicos e outras indústrias.

Matrizes de estampagem profunda personalizadas
Matrizes de estampagem profunda personalizadas
Mais
Matriz de desenho de metal para caixa de esterilização mé...
Matriz de desenho metálico para caixa de esterilização médica; estampagem profunda de placa de alumínio
Mais
Matriz de estampagem e alongamento de caixa de gás de metal
Matriz de estampagem e alongamento de caixa de gás de metal
Mais
Molde de desenho profundo do barril de aço inoxidável
Vantagens do molde Este dado de desenho profundo do barril de aço inoxidável é feito de aço de liga de alta qualidade e é usinado por precisão e tratado térmico para garantir dureza extremamente alta
Mais
Molde de estampagem de caixa de precisão
Princípio de trabalho durante o processo de estampagem, as matrizes superior e inferior do molde são combinadas com precisão e uma certa pressão é aplicada para fazer com que a folha de metal se
Mais

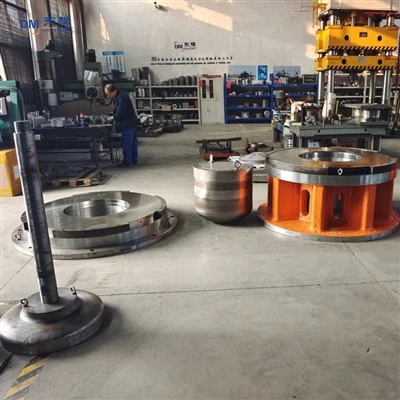

Molde de vaso de pressão de aço inoxidável
Nossa fábrica oferece serviços integrados que abrangem fabricação e processamento de moldes. Com quase 30 anos de experiência na produção de moldes, ela pode atender com precisão às necessidades
Mais
Matriz de estampagem profunda de aço inoxidável 304
Aço: Um dos metais mais utilizados para estampagem devido à sua alta resistência e dureza, bem como à sua trabalhabilidade.. Alumínio: Um metal leve e resistente à corrosão amplamente utilizado nas
Mais
Matriz redonda para estampagem profunda
Nós projetamos uma matriz de trefilação de fio de casca redonda semiautomática personalizada, colocamos o material redondo no cilindro de alimentação e, após a perfuração ser concluída, o dispositivo
Mais
Molde de desenho de aço inoxidável
Aço de tungstênio de carboneto. Possui alta resistência ao desgaste e uniformidade estrutural, sendo adequado para moldes grandes e de alta precisão.. Aço rápido de alto pó de vanádio. Capaz de
Mais
Molde de estampagem profunda
A estampagem profunda é um processo importante no campo da conformação de chapas metálicas e se tornou o processo mais forte neste campo. Este processo é usado particularmente frequentemente em áreas
Mais
Desenho de chapa metálica
Somos uma fábrica profissional de moldes de estampagem com equipamentos de produção avançados e uma equipe experiente de P&D. Estamos comprometidos em fornecer aos clientes moldes de estampagem de
Mais

Benefícios do molde de estampagem profunda

Baixa dureza

Matrizes de estampagem profunda são geralmente feitas de aço de baixo carbono ou aço de médio carbono, que tem dureza relativamente baixa, mas boa tenacidade e resistência ao desgaste. Esse recurso ajuda o molde de estampagem profunda a ser menos suscetível a danos durante a operação.

Boa resistência ao desgaste

A superfície do molde de desenho é geralmente tratada com passivação e outros tratamentos. A superfície tratada é mais lisa, tem boa resistência ao desgaste e pode suportar alto atrito e impacto.

Altas propriedades anti-adesão

A camada de passivação na superfície do molde de estampagem profunda também pode fazer com que ele tenha melhores propriedades antiadesão e seja menos provável que ele adira a materiais metálicos. Esse recurso é muito importante no trabalho de molde e pode evitar problemas como emperramento e emperramento de material durante o processo de produção.

Alta produtividade

O processo de estampagem profunda tem alta produtividade, alta utilização de material, certa precisão dimensional e baixa rugosidade de superfície. Ele pode fabricar produtos tão pequenos quanto alguns milímetros (como rebites ocos), tão grandes quanto vários metros (como revestimentos de carros) e outros métodos de processamento que são difíceis de formar. Peças complexas de paredes finas.

Aplicação de molde de estampagem profunda

Indústria automobilística

A indústria automotiva é bem conhecida por sua forte dependência de serviços de estampagem profunda para criar várias peças e componentes automotivos. Esta indústria mantém uma demanda constante por componentes de alta resistência e resistentes a vazamentos. Os componentes automotivos de estampagem profunda se beneficiam do endurecimento por deformação durante o processo de moldagem e, como tal, são ideais para usos automotivos. O endurecimento por deformação aumenta as propriedades de resistência do metal, o que o torna mais durável em aplicações automotivas severas. Além disso, como as peças de estampagem profunda são criadas a partir de uma única folha de metal, o componente final não contém costuras, o que pode ser suscetível a vazamentos.

Indústria médica

Equipamentos e instrumentos médicos evoluíram significativamente ao longo dos anos. Avanços médicos e regulamentações mais rigorosas exigiram ferramentas elaboradas com precisão, que sejam mais confiáveis, precisas e higiênicas. A precisão repetível e a natureza contínua da tecnologia de molde de estampagem profunda a tornam ideal para a fabricação de ferramentas médicas com dimensões complexas e tolerâncias apertadas. Os métodos de estampagem profunda também funcionam com uma ampla gama de ligas de aço que são preferidas para aplicações de saneamento e biocompatibilidade. Além disso, formas avançadas de matriz e ferramentas podem acomodar designs complexos, permitindo maior versatilidade.

Tipos de molde de estampagem profunda

Matriz redonda para estampagem profunda
Nós projetamos uma matriz de trefilação de fio de casca redonda semiautomática personalizada, colocamos o material redondo no cilindro de alimentação e, após a perfuração ser concluída, o dispositivo mecânico alimenta automaticamente o material, cerca de 30 vezes por minuto, o que melhora muito a eficiência da produção, reduz a taxa de refugo do produto e reduz o custo do produto. Competitividade aprimorada. O molde tem boa estabilidade estrutural, baixa taxa de quebra e baixa taxa de manutenção, e é bem recebido pelos clientes.

Molde de desenho de peças com formato especial
Nossa equipe é experiente e qualificada, usando tecnologia e equipamentos avançados para garantir a precisão e a qualidade do molde. Os produtos abrangem automóveis, eletrodomésticos, eletrônicos, equipamentos médicos e fabricação de máquinas e outros campos para atender às necessidades específicas. Aderimos à filosofia empresarial de "qualidade, inovação, serviço e cooperação" para melhorar nossa força e competitividade. Estamos dispostos a cooperar com amigos de todas as esferas da vida para criar um futuro melhor.

Quais são os diferentes materiais que podem ser usados em moldes de estampagem profunda?

01/

Latão
O latão é uma liga de cobre e zinco e é conhecido por sua boa resistência, excelente ductilidade e resistência à corrosão. Nem todas as ligas de latão são igualmente adequadas para estampagem profunda; aquelas com maior teor de zinco (como latão de cartucho) são tipicamente melhores porque oferecem maior ductilidade. O latão de estampagem profunda oferece várias vantagens, incluindo: seu apelo estético, alta maleabilidade, baixo ponto de fusão, resistência à corrosão e propriedades germicidas inerentes devido ao seu teor de cobre. No entanto, as desvantagens potenciais incluem suscetibilidade a rachaduras por estresse, resistência à tração média que pode limitar a aplicação em certos cenários e preocupações com toxicidade ao derreter latão devido a vapores venenosos. O latão é frequentemente usado para: itens decorativos, instrumentos musicais e invólucros.

02/

Ligas de alumínio
A estampagem profunda é uma técnica de fabricação amplamente usada para alumínio. Ela é usada para produzir um dos produtos de alumínio mais conhecidos do mundo: latas de alumínio. Essa técnica envolve aplicar força considerável para moldar uma folha ou blank de uma liga relativamente maleável em uma cavidade de estampagem fêmea designada. O processo se desenrola em múltiplas fases, cada uma necessitando do uso de lubrificação adequada para facilitar o fluxo do material e evitar danos. Ligas de alumínio que são compatíveis com estampagem profunda incluem: 3003, 5005 e 5052.

03/

Aços inoxidáveis
O aço inoxidável é conhecido por sua resistência à corrosão, força, tolerância ao calor e resistência química e é usado para produzir componentes em vários setores, incluindo: aeroespacial, defesa, saúde e geração de energia. Os aços inoxidáveis são compostos de um mínimo de 10,5% de cromo e menos de 1,2% de carbono, juntamente com vários outros elementos de liga. Elementos como níquel, molibdênio, titânio, nióbio e manganês podem ser adicionados para melhorar ou adicionar algumas propriedades, como melhorar a resistência à corrosão e as características mecânicas do aço inoxidável.

04/

Cobre e ligas de cobre
O cobre e suas ligas oferecem alta ductilidade e excelente condutividade térmica e elétrica. Em termos de estampagem profunda, o grau C52100 pode passar pelas estampagens mais profundas de uma única etapa, alcançando a maior taxa de estampagem limitante (LDR). Isso é seguido por vários latões, que são categorizados e classificados de acordo com seu teor de zinco, com aqueles com níveis mais altos de zinco geralmente permitindo estampagem mais profunda. O cobre puro em si também exibe boa estampagem profunda, embora em menor extensão em comparação com ligas específicas como C52100. O LDR é uma métrica chave na estampagem profunda, indicando a taxa máxima de diâmetro do blank para o diâmetro do punção sem falha durante o processo de estampagem.

Como escolher o molde de estampagem profunda

Estrutura do produto

A estrutura do produto é um fator importante na seleção de moldes. O design da matriz de trefilação deve levar em conta o formato, o tamanho e o material do produto. Por exemplo, para produtos finos e de grande área, você precisa escolher um molde com uma grande área de modelo e profundidade de trefilação profunda. Para produtos altamente curvos, a prioridade deve ser dada a moldes com alongamento na direção da profundidade.

Materiais e qualidade

Em segundo lugar, ao escolher um molde, você precisa considerar os requisitos de material e qualidade do produto. Em geral, aço inoxidável e ligas de alumínio são materiais comumente usados, enquanto o carboneto fornece maior durabilidade. Ao mesmo tempo, o grau de polimento e a rugosidade da superfície do molde também afetarão a aparência e a qualidade do produto.

Produtividade

Além disso, a vantagem dos moldes de estampagem profunda é que eles podem melhorar a eficiência da produção, simplificar o processo de produção e reduzir os custos de produção. O uso de moldes de estampagem profunda pode reduzir a carga de trabalho dos trabalhadores, reduzir o tempo de produção e melhorar a eficiência da produção. Ao mesmo tempo, o uso de moldes de estampagem profunda também pode melhorar a precisão e a qualidade dos produtos.

Cenas a serem utilizadas

Por fim, o cenário de uso também é um fator importante na escolha de um molde de estampagem profunda. Durante o processo de produção, fatores como o ambiente de produção, escala de produção e custos de produção precisam ser levados em consideração. Ao escolher um molde de estampagem profunda, você deve escolher um molde adequado de acordo com as necessidades reais para melhorar a eficiência e a qualidade da produção.

Qual é o processo de moldagem por estampagem profunda?

Preparação em branco

O processo começa com a preparação do blank de metal, que é uma chapa plana e redonda de metal cortada no tamanho apropriado. A qualidade e as dimensões do blank são cruciais, pois afetam diretamente o sucesso da operação de conformação subsequente.

Colocando o Blank

O blank preparado é então colocado sobre uma cavidade de matriz que define o formato da peça a ser formada. Um suporte de blank é usado para aplicar pressão ao redor do perímetro do blank para controlar o fluxo do metal e evitar enrugamento durante o processo de trefilação.

Operação de desenho

Um punção, normalmente montado em uma prensa, é então inserido na peça bruta, forçando-a para dentro da cavidade da matriz. O metal se estica e se adapta ao formato da matriz, formando uma peça oca. A profundidade e a complexidade da peça dependem do formato da matriz e das características do metal.

Formação e flangeamento

Após o desenho inicial, processos de conformação adicionais, como flangeamento — a curvatura das bordas para criar um flange ou lábio — podem ser realizados para atingir o formato e as características desejadas da peça.

Redesenhando (se aplicável)

Para peças que exigem maior profundidade do que pode ser alcançada em uma única operação de desenho, o processo pode incluir um ou mais redesenhos. A peça é reposicionada em matrizes menores, e a operação de desenho é repetida para gradualmente atingir a profundidade e o formato finais.

Aparar e Acabar

As últimas etapas envolvem aparar qualquer excesso de material das bordas da peça formada e executar quaisquer operações de acabamento necessárias. Isso pode incluir: rebarbação para remover bordas afiadas, polimento para melhorar o acabamento da superfície ou aplicação de revestimentos protetores.

Como manter o molde de estampagem profunda

Limpe o molde
Após usar o molde de estampagem profunda por um período de tempo, haverá alguma sujeira e sedimento na superfície, e o molde precisa ser limpo. Antes de limpar o molde, você precisa limpar os detritos no molde primeiro, então use um pano macio umedecido em agente de limpeza para limpar a superfície do molde, e finalmente enxágue com água limpa.

Aplique óleo de molde
Durante o processo de produção do molde de desenho, é necessário aplicar uma camada de óleo de molde na superfície do molde para garantir a formação das peças e estender a vida útil do molde. Antes de aplicar o óleo, você precisa limpar a superfície do molde primeiro e, em seguida, usar uma escova de óleo para aplicar o óleo de molde na superfície do molde. A aplicação deve ser uniforme e cuidadosa para evitar vazamentos, gotejamentos, etc.

Verifique o molde
Durante a manutenção, o molde de desenho precisa ser inspecionado. Verifique principalmente a superfície do molde quanto a danos, deformações, rachaduras e outras anormalidades. Se alguma anormalidade for encontrada, reparos oportunos e substituição de peças são necessários.

À prova de umidade e ferrugem
Durante o período de manutenção, o molde de estampagem profunda precisa ser à prova de umidade e ferrugem para garantir sua vida útil. Óleo de molde ou agente antiferrugem especial podem ser usados para tratamento antiferrugem. Após a aplicação, deve ser colocado em local ventilado e seco para evitar luz solar e ambiente úmido.

Nossa fábrica

O escopo principal de negócios da Hengshui Dongmo Precision Metal Products Co., Ltd. inclui fabricação de matrizes de estampagem, produtos de hardware, peças de produtos aeroespaciais, linhas de produção automáticas, integração de pesquisa e desenvolvimento científico, produção e vendas. A rede de vendas cobre todas as províncias, cidades e regiões do país e foi unanimemente elogiada pelos clientes. A empresa introduziu tecnologia e equipamentos avançados e tem uma forte força de pesquisa científica. Sob a orientação científica e tecnológica da equipe profissional da empresa, pesquisa, desenvolvimento e melhoria contínua produziram uma série de séries de produtos que são populares entre clientes chineses e estrangeiros, o que aumentou o valor da marca e a influência da indústria.

certificado

Perguntas frequentes

P: O que é conformação por estampagem profunda?

A: A estampagem profunda é um processo de conformação de chapas metálicas no qual uma chapa metálica bruta é radialmente desenhada em uma matriz de conformação pela ação mecânica de um punção. É, portanto, um processo de transformação de forma com retenção de material. O processo é considerado estampagem "profunda" quando a profundidade da peça estampada excede seu diâmetro.

P: Qual é a diferença entre estampagem profunda e puncionamento?

A: Peças profundamente estampadas são produzidas em uma prensa de transferência e podem produzir altos volumes de produção. Punções e matrizes são as ferramentas usadas para estampar e moldar a matéria-prima para produzir o componente profundamente estampado. A matéria-prima vem em forma de bobina de tira. A primeira operação na prensa corta uma chapa plana da tira de metal.

P: O que causa a estampagem profunda da orelha?

A: A anisotropia da chapa tem grande influência na capacidade de estampagem profunda da chapa. A anisotropia planar, na qual as propriedades diferem com a direção no plano da chapa, causa formação semelhante a uma orelha no produto estampado; esse defeito é chamado de earing.

P: Quais materiais são melhores para estampagem profunda?

A: A estampagem profunda funciona melhor com metais dúcteis. Em geral, qualquer metal que possa ser laminado a frio em chapa deve ter ductilidade suficiente para ser estampado profundamente, mas propriedades do material como encruamento ou anisotropia também podem precisar ser consideradas.

P: Quão precisa é a estampagem profunda?

A: Precisão. A precisão de uma peça estampada profundamente é medida pela espessura do material e pelo raio dos cantos internos. A estampagem profunda geralmente produz peças mais precisas do que a estampagem. Um alto grau de precisão dimensional só pode ser alcançado com estampagem profunda de ponto único.

P: Qual é a diferença entre estampagem profunda e conformação?

A: No contexto de conformação de metais, Conformação é um termo mais generalizado que envolve a modelagem e a modelagem do material por fluxo plástico de material sem adição e remoção de material. Enquanto que Trefilação é um processo específico de conformação/trabalho de metais, que usa predominantemente forças de tração para deformar o material.

P: Qual é a diferença entre estampagem e conformação?

R: Em resumo, a estampagem envolve cortar e moldar uma chapa de metal para criar uma forma específica, enquanto a conformação muda a forma do material metálico por meio de pressão. Ambos os métodos têm suas vantagens e são usados em diferentes indústrias e aplicações.

P: Quais são os defeitos comuns na estampagem profunda?

A: Defeitos comuns de estampagem profunda. Os três principais defeitos comuns que ocorrem durante a DD são fratura, enrugamento e rasgo. Uma fratura ocorre quando a chapa metálica é submetida a tensões que excedem os limites de tensão seguros do material. Para chapas dúcteis, essa fratura geralmente ocorre perto do canto do punção.

P: Como reduzir a formação de orelhas na estampagem profunda?

A: O earing pode ser reduzido modificando o formato inicial do blank, como o uso de blank não circular, como no presente estudo. Esforços foram feitos para estudar o problema do earing na estampagem profunda de copos cilíndricos pelo software de modelagem de elementos finitos HYPERWORK-12 e Incremental RADIOSS como solucionador.

P: Qual é a folga para estampagem profunda?

R: A folga recomendada é de cerca de 107-115% da espessura da chapa metálica. Além disso, a folga entre o punção e a peça bruta deve ser regulada para garantir que a peça de trabalho não amasse ou rasgue. Algumas configurações de estampagem profunda apresentam um suporte de peça bruta, almofada de pressão e suporte de peça bruta.

P: Quais indústrias usam estampagem profunda?

R: O processo de fabricação é usado em várias indústrias, como a indústria automotiva, indústria de embalagens, aviação e construção de modelos. As peças de repuxo profundo mais comumente fabricadas incluem peças de carroceria automotiva, torneiras, banheiras, pias, panelas, baldes de plástico e copos de iogurte.

P: Qual é a fórmula para força de estampagem profunda?

A: F=Spdt, onde F é a força máxima do punção em libras, S é a resistência à tração nominal do material sendo trefilado (psi), d é o diâmetro do punção ou do copo e t é a espessura do blank. Assim, a força é igual à pressão vezes a área da seção transversal da parede do copo.

P: Qual aço é usado para estampagem profunda?

A: O aço laminado a frio para estampagem profunda é um aço de baixo carbono com limite de escoamento relativamente baixo e características de conformação muito boas. Use-o para aplicações de estampagem muito profunda que precisam de uma superfície muito lisa. O aço trefilado a frio é o aço que é trefilado e passa por uma série de matrizes para atingir o formato desejado.

P: A estampagem profunda é cara?

A: Custos mais elevados
Devido à complexidade do processo de estampagem profunda, matrizes e ferramentas são mais caras do que aquelas usadas na estampagem de chapas metálicas. Isso pode tornar desafiador produzir peças de alta qualidade a um custo razoável.

P: Qual é a diferença entre estampagem profunda e extrusão?

A: Na trefilação, a seção transversal de uma haste longa ou fio é reduzida ou alterada puxando-a (daí o termo trefilação) através de uma matriz chamada trefilação (Fig. 7.1). Assim, a diferença entre trefilação e extrusão é que na extrusão o material é empurrado através de uma matriz, enquanto na trefilação ele é puxado através dela.

P: Como fazer um desenho profundo?

R: A estampagem profunda (no contexto da conformação de chapas metálicas) é o processo pelo qual uma chapa plana de aço é transformada em um formato profundo (geralmente complexo), por meio do qual a chapa plana é "puxada" pelas bordas e "sugada" para criar um formato profundo que, de outra forma, não seria possível usando técnicas normais de conformação de metal.

P: Qual é a diferença entre fiação de metal e estampagem profunda?

A: A estampagem profunda é um dos procedimentos mais importantes para moldar chapas metálicas. A fiação de metal é um método para moldar chapas metálicas para produzir corpos rotacionalmente simétricos. Os blanks redondos planos de chapa metálica são pressionados no mandril de aço rotativo por meio de hastes ou rolos.

P: Qual é a diferença entre desenhar e formar?

A: Matriz de formação. Essas matrizes diferem das matrizes de desenho, pois nas matrizes de formação o formato da matriz e do punção é dado à folha em branco, mas aplicando força com Press Ram. Pode ser qualquer coisa como um perfil simples, um perfil complicado ou um perfil de contorno, mas o método será o mesmo.

P: Qual é a diferença entre gravação e estampagem?

A: A gravação química é uma tecnologia de microfabricação de alta precisão. Com a gravação, um nível mais alto de exatidão e precisão pode ser alcançado. Além disso, as peças gravadas são completamente livres de rebarbas e tensões, enquanto as peças estampadas apresentam rebarbas parciais e tensões na aresta de corte.

P: Qual é o propósito da estampagem profunda?

R: A estampagem profunda é um processo comum na indústria para fabricação de produtos a partir de chapas metálicas. Peças muito complexas podem ser obtidas usando estampagem profunda. O processo é amplamente utilizado para produzir diferentes produtos, como peças automotivas, latas, pias e carcaças, e as áreas de aplicação estão ficando maiores a cada dia.

Como um dos fabricantes e fornecedores de moldes de estampagem profunda mais profissionais da China, somos caracterizados por produtos de qualidade e preço competitivo. Fique tranquilo para comprar moldes de estampagem profunda feitos na China aqui da nossa fábrica.
